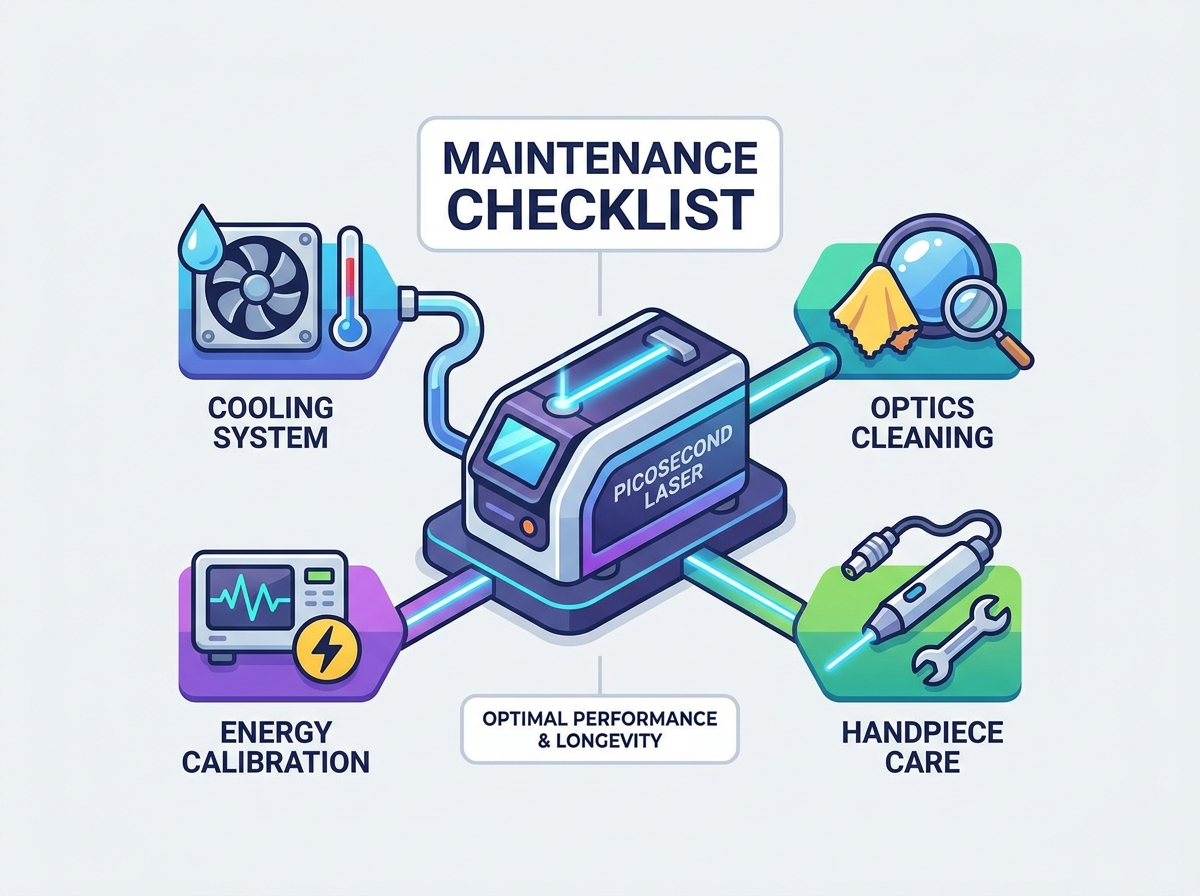

Elenco di controllo per la manutenzione del laser a picosecondi: raffreddamento, calibrazione energetica, ottica e cura del manipolo

L’acquisizione di tecnologie estetiche avanzate richiede notevoli spese in conto capitale. I tempi di inattività clinica imprevisti comportano un grave impatto finanziario per qualsiasi studio. Il graduale degrado delle prestazioni spesso passa inosservato agli operatori fino a quando i risultati clinici non vengono compromessi o si verifica un guasto hardware catastrofico. Microfluttuazioni nella durata dell’impulso, cadute di energia o irregolarità del profilo del fascio possono lentamente erodere l’efficacia del trattamento nel tempo.

Un protocollo di manutenzione preventiva rigoroso e documentato non è negoziabile. L"implementazione di una lista di controllo strutturata fornisce un quadro strategico per massimizzare il ritorno sull"investimento. Garantisce una sicurezza costante del paziente e prolunga la durata del dispositivo. Affrontando il raffreddamento, la calibrazione, l"ottica e la cura dei manipoli, le cliniche possono mantenere i massimi standard operativi. È necessario trattare questi dispositivi come strumenti ottici di precisione. Trascurare le cure quotidiane di base porta direttamente a riparazioni costose e a pazienti infelici.

• L"ispezione quotidiana e costante delle ottiche e dei manipoli previene l"accumulo di detriti, che è la causa principale di guasti prematuri dei componenti.

• La gestione termica è fondamentale; trascurare la manutenzione del sistema di raffreddamento ha un impatto diretto sulla stabilità degli impulsi di durata ultrabreve.

• È necessaria una calibrazione di routine dell"emissione di energia per compensare l"invecchiamento naturale della lampada flash e il degrado ottico.

• La valutazione e la garanzia di un contratto di assistenza affidabile (OEM o certificato ISO) riduce significativamente le spese operative a lungo termine rispetto alle riparazioni di emergenza ad hoc.

Perché la manutenzione preventiva è fondamentale per le apparecchiature laser a picosecondi

Il costo dei tempi di inattività non pianificati rispetto alle cure preventive

Gli appuntamenti annullati a causa di guasti alle apparecchiature danneggiano la reputazione e le entrate della clinica. Le tariffe per l"invio dei tecnici di emergenza aggiungono inutili tensioni finanziarie. La manutenzione preventiva funziona come una spesa operativa prevedibile piuttosto che come un costo irrecuperabile. La cura di routine riduce al minimo il rischio di guasti improvvisi. Mantiene intatto il tuo programma e garantisce che i pazienti ricevano trattamenti tempestivi. Quando un sistema si interrompe nel corso del trattamento, si perde quella prenotazione specifica e si rischia di perdere completamente il paziente. La manutenzione programmata consente di controllare quando la macchina è offline. Puoi bloccare orari specifici per la visita di un tecnico senza interrompere l"orario di lavoro principale. Questo approccio proattivo stabilizza il flusso di cassa ed elimina il panico derivante da guasti hardware imprevisti.

Implicazioni cliniche del degrado dei componenti

Ottiche compromesse o problemi di raffreddamento alterano l'efficacia fotomeccanica di un laser a picosecondi . L’erogazione incoerente di energia introduce gravi rischi clinici. I pazienti possono manifestare iperpigmentazione paradossa, rimozione incompleta del tatuaggio o danno epidermico involontario. Il mantenimento dell'integrità dell'hardware è direttamente legato al raggiungimento di endpoint clinici sicuri e prevedibili. Se il profilo del fascio degrada da una forma uniforme a cappello a cilindro in un profilo con intensi punti caldi, il rischio di sanguinamento localizzato e cicatrici aumenta in modo esponenziale. Non è possibile fare affidamento sul display digitale della macchina se l'ottica fisica è sporca o danneggiata. Lo schermo potrebbe indicare che stai fornendo una fluenza specifica, ma una lente bucherellata disperderà quell'energia, portando a risultati subterapeutici e pazienti frustrati.

Cura giornaliera e settimanale del manipolo e dell"ottica

Ispezione e pulizia del braccio articolato e del manipolo

Il braccio articolato richiede un"ispezione regolare per individuare eventuali perdite di tensione, disallineamento o danni fisici. Un braccio disallineato peggiora la qualità del raggio prima che raggiunga il paziente. È necessario controllare quotidianamente i contrappesi e i giunti. Se il braccio si sposta o sembra rigido, gli specchietti interni potrebbero non essere allineati.

1. Testare le articolazioni del braccio articolato per un movimento fluido e fluido nell"intera gamma di movimento.

2. Verificare la corretta tensione del contrappeso; il braccio dovrebbe mantenere la sua posizione senza spostarsi verso il basso.

3. Ispezionare l"esterno del manipolo per individuare eventuali crepe, ammaccature o segni di usura fisica derivanti dalla manipolazione quotidiana.

4. Esaminare i pin di contatto elettrico interni e le chiavi di allineamento ottico per evitare archi elettrici durante il funzionamento.

5. Pulisci l"esterno utilizzando disinfettanti approvati dal produttore, evitando rigorosamente l"ingresso di liquidi nella cavità ottica.

Protocolli di sostituzione di finestre e lenti

Le finestre protettive proteggono le costose ottiche interne dai detriti. Definire soglie rigorose di conteggio degli impulsi per l"ispezione e la sostituzione di queste finestre. La verifica delle loro condizioni a specifici traguardi del polso previene la vaiolatura permanente della lente. Ispezionare visivamente le lenti per individuare vaiolature, polvere o microfratture. Utilizzare un ingrandimento e un"illuminazione laterale adeguati per rilevare i difetti microscopici che diffondono il raggio laser. Un protocollo standard prevede il controllo della finestra protettiva dopo ogni sessione di rimozione del tatuaggio, poiché l’onda acustica genera notevoli schizzi di tessuto. Se vedi un granello di carbone o polvere sul finestrino, sostituiscilo immediatamente. Sparare il laser attraverso una finestra sporca fa penetrare i detriti nel vetro, distruggendo il rivestimento antiriflesso e richiedendo una sostituzione della lente molto più costosa.

Mitigare la polvere, i detriti e l"accumulo di olio

Le particelle di pelle aerosolizzate, la polvere di carbonio, i residui di pennacchi e gli oli della pelle dell"operatore rappresentano rischi significativi. I detriti su una lente assorbono l"energia laser, causando un rapido riscaldamento localizzato e danni ottici permanenti. È necessario mantenere un ambiente sterile per i componenti ottici.

• Utilizzare gradi specifici di alcol isopropilico ad elevata purezza (99% o superiore) o salviette ottiche specializzate.

• Applicare i solventi detergenti esattamente come specificato dal produttore, utilizzando una tecnica di pulizia a direzione singola.

• Evitare assolutamente materiali abrasivi, asciugamani di carta standard o bastoncini di cotone che rimuovono delicati rivestimenti antiriflesso.

• Assicurarsi che gli operatori indossino guanti in nitrile senza polvere quando maneggiano i componenti ottici interni per impedire il trasferimento di olio.

• Conservare tutti i manipoli staccati in custodie antipolvere quando non sono in uso.

Verifiche di sicurezza settimanali: interblocchi, interruttori a pedale e protezione degli occhi

I meccanismi di sicurezza devono funzionare perfettamente per proteggere operatori e pazienti. Stabilire un protocollo settimanale per testare gli interblocchi di sicurezza e i pulsanti di arresto di emergenza. Verificare la reattività del pedale per garantire l"immediata cessazione dell"energia quando viene rilasciato. Ispezionare meticolosamente gli occhiali di sicurezza del medico e del paziente. Cerca micro-fessure della montatura, graffi sulle lenti o qualsiasi degrado dei valori di densità ottica (OD). Una lente protettiva graffiata compromette la retina dell"operatore. Testare l"interblocco della porta aprendo la porta della sala di trattamento mentre il laser è in modalità pronto; il sistema deve ritornare immediatamente in stand-by. Controllare il cavo dell"interruttore a pedale per eventuali piegature o fili esposti causati dal passaggio dei carrelli su di esso.

Manutenzione del sistema di raffreddamento per laser a picosecondi

Monitoraggio dei livelli dell"acqua e della qualità del liquido refrigerante

La gestione termica determina la stabilità degli impulsi ultracorti. È necessario utilizzare solo acqua distillata o deionizzata, come specificato dal produttore. L"acqua del rubinetto introduce incrostazioni minerali e provoca corrosione galvanica sugli elettrodi interni. Controllare settimanalmente i livelli dell"acqua. Scaricare e sostituire completamente il liquido refrigerante secondo il programma del produttore, in genere ogni pochi mesi. La conduttività dell"acqua cambia nel tempo poiché assorbe ioni dalle tubature interne. L"elevata conduttività provoca la formazione di archi elettrici all"interno della testa laser. Utilizzare un conduttimetro portatile per testare l"acqua mensilmente. Se la lettura del micro-siemens supera il limite del produttore, scaricare immediatamente il serbatoio, sciacquare le linee e riempire con acqua fresca deionizzata.

Regolazione della temperatura e controlli della portata

Monitorare il sistema per gli avvisi di temperatura durante il funzionamento. Errori di portata specifici indicano problemi di fondo come il degrado della pompa o i blocchi della linea. Le temperature operative ottimali sono direttamente correlate alla stabilità della generazione di impulsi di picosecondi. Se il sistema si surriscalda, il mezzo laser attivo perde efficienza, provocando fluttuazioni di energia. Una pompa dell"acqua guasta spesso emette un lamento acuto prima di attivare un codice di errore di flusso. Forma il tuo staff ad ascoltare questi segnali uditivi. Se la portata diminuisce, la lampada flash non può raffreddarsi abbastanza velocemente tra un impulso e l"altro. Questo stress termico deforma l"asta del laser e degrada i riflettori della cavità, determinando un massiccio calo dell"energia in uscita.

Intervalli di sostituzione del filtro e lavaggio del sistema

I filtri dell"acqua e i filtri antiparticolato richiedono tempi di sostituzione rigorosi. Un filtro intasato limita il flusso, causando un rapido surriscaldamento. Non è possibile determinare visivamente se un filtro micron è intasato; è necessario rispettare il programma di sostituzione.

1. Sostituire i filtri antiparticolato ogni tre-sei mesi in base al volume dei pazienti e alle ore di utilizzo.

2. Lavare completamente le linee di raffreddamento durante i cambi del liquido di raffreddamento per rimuovere l"acqua stagnante.

3. Rimuovere la crescita biologica, i depositi chimici o l"accumulo di particolato durante il lavaggio utilizzando alghicidi approvati, se raccomandato.

4. Verificare che tutti gli O-ring e le guarnizioni siano intatti e lubrificati con grasso al silicone dopo aver sostituito i filtri.

5. Far funzionare il sistema in modalità standby per dieci minuti dopo la sostituzione del filtro per eliminare l"aria intrappolata dalle linee di raffreddamento.

Integrazione del criogeno e manutenzione del refrigeratore esterno della pelle

I sistemi di raffreddamento complementari, come le unità ad aria fredda Zimmer o i moduli di spruzzatura criogenica integrati, richiedono la stessa attenzione. Controllare l"allineamento dell"ugello criogeno per garantire un raffreddamento epidermico preciso. Spurgare regolarmente le linee per evitare ostruzioni. Pulire settimanalmente i filtri dell"aria del refrigeratore associato per mantenere il flusso d"aria e l"efficienza del compressore ottimali. Un filtro dell"aria ostruito su un refrigeratore per la pelle provoca il surriscaldamento del compressore e lo spegnimento durante il trattamento. Sbrinare mensilmente le serpentine del refrigeratore per prevenire l"accumulo di ghiaccio, che limita il flusso d"aria. Per i sistemi criogenici, pesare i contenitori per monitorare l"utilizzo e assicurarsi di avere una scorta adeguata prima di iniziare un trattamento di resurfacing dell"intero viso.

Calibrazione dell"energia prodotta e profilazione del fascio

Diagnosi dei cali di energia e dell"invecchiamento della lampada flash

Le lampade flash hanno un ciclo di vita naturale. La produzione di energia si degrada naturalmente nel corso di milioni di impulsi. I mezzi laser attivi, come i cristalli di Alessandrite o Nd:YAG utilizzati nelle apparecchiature laser a picosecondi , sono influenzati dall'invecchiamento della lampada flash e dallo stress termico localizzato. Utilizzare la diagnostica software interna per monitorare la compensazione della tensione. Man mano che la lampada flash invecchia, il sistema assorbe più tensione per mantenere la stessa potenza. La compensazione dell'alta tensione indica che una lampada flash è quasi esaurita. Non aspettare che la lampada si rompa. Una lampada flash in frantumi distrugge la cavità laser e richiede una ricostruzione completa. Tieni traccia diligentemente del conteggio delle pulsazioni e pianifica una sostituzione della lampada quando la compensazione della tensione raggiunge la soglia superiore definita nel manuale di servizio.

Il ruolo della profilazione di routine del fascio

La profilazione del raggio misura la distribuzione spaziale dell"energia dell"impulso laser. Garantisce un profilo uniforme "top-hat" o una precisa distribuzione dell"energia frazionaria. Profili del raggio irregolari portano a pericolosi punti caldi. Questi punti caldi aumentano il rischio di cicatrici per il paziente e risultati clinici non uniformi. La profilazione di routine rileva il degrado ottico prima che influisca sulla sicurezza del paziente. È possibile eseguire un test di base sulla carta bruciata per verificare eventuali problemi di allineamento grossolano, ma la vera profilazione del raggio richiede un sistema di telecamere specializzato. Se la carta bruciata mostra una forma a mezzaluna o un centro denso con bordi deboli, l"ottica è disallineata o danneggiata. Interrompere immediatamente il trattamento dei pazienti e chiamare un tecnico.

Quando programmare la calibrazione professionale

La calibrazione giornaliera a livello utente prevede l"attivazione di una porta di calibrazione integrata per verificare l"output di base. La calibrazione approfondita del sistema richiede un intervento professionale. I tecnici utilizzano contatori di energia esterni, rilevatori di impulsi specializzati e oscilloscopi per ottimizzare il sistema. Stabilire una frequenza di base per le visite professionali di manutenzione preventiva, in genere ogni due anni o ogni anno, a seconda del volume dei pazienti. Il contatore di energia interno varia nel tempo. Un tecnico calibrerà il misuratore interno rispetto a un joulemetro esterno tracciabile NIST. Ciò garantisce che quando si seleziona 2,0 Joule sullo schermo, la macchina eroga effettivamente 2,0 Joule al tessuto.

Manutenzione a lungo termine: valutazione dei contratti di assistenza rispetto alle riparazioni ad hoc

Valutazione delle spese a lungo termine nell"arco di 3-5 anni

Calcola il costo reale della manutenzione delle tue apparecchiature su un periodo pluriennale. Tieni conto dei materiali di consumo di routine, delle visite di manutenzione preventiva programmate e delle potenziali sostituzioni di parti importanti come testine laser o alimentatori. Affidarsi esclusivamente a riparazioni ad hoc spesso comporta spese cumulative più elevate a causa delle spese di spedizione di emergenza e dei tempi di inattività prolungati. Una singola sostituzione della testina laser può costare decine di migliaia di dollari. La definizione del budget per un contratto di servizio attenua questi picchi finanziari. È necessario analizzare la tolleranza al rischio della vostra clinica. Se gestisci uno studio con volumi elevati in cui un laser abbattuto costa migliaia di dollari al giorno in termini di mancati ricavi, è obbligatorio un contratto di assistenza completo.

Contratti di assistenza OEM e organizzazioni di servizi indipendenti (ISO)

I contratti di assistenza OEM (Original Equipment Manufacturer) garantiscono parti proprietarie e aggiornamenti software ufficiali. Forniscono il massimo livello di supporto di fabbrica. Gli ISO certificati di terze parti possono offrire spedizioni regionali più rapide e costi premium inferiori. Valuta attentamente questi compromessi. Assicurati che qualsiasi ISO selezionato impieghi tecnici appositamente formati sul modello esatto del tuo dispositivo. Chiedi all"ISO referenze di altre cliniche che utilizzano la stessa attrezzatura. Verifica che abbiano accesso a pezzi di ricambio originali, in particolare per componenti critici come lampade flash e specchi ottici. L"utilizzo di componenti aftermarket può alterare la durata dell"impulso, compromettendo l"effetto acustico del picosecondo.

Standard di conformità e documentazione della garanzia

Mantenere registri di manutenzione dettagliati è una necessità legale e finanziaria. L"utilizzo di componenti non autorizzati o il mancato rispetto della manutenzione programmata possono invalidare le costose garanzie del produttore. Documentare ogni cambio del filtro, pulizia ottica e controllo della calibrazione. Questa documentazione cartacea protegge il tuo studio durante le richieste di garanzia e le verifiche di responsabilità. Conservare un registro fisico allegato alla macchina. Richiedere agli operatori di approvare i controlli giornalieri prima di attivare il primo impulso. Se un paziente afferma di essersi ustionato durante un trattamento, il registro di manutenzione dimostra che la macchina era calibrata, le ottiche erano pulite e i sistemi di sicurezza erano funzionanti in quel giorno specifico.

Rischi comuni di implementazione e risoluzione dei problemi

Identificazione dei primi segnali di allarme di guasto del sistema

Individuare tempestivamente i problemi previene danni catastrofici. Formare il personale a riconoscere specifici segnali di pericolo uditivi, visivi e tattili. Ignorare questi segnali porta a riparazioni costose.

• Uditivo: ascolta i suoni archi insoliti all"interno del telaio o il lamento acuto della pompa.

• Visivo: prestare attenzione al raggio di mira ridotto, allo sfarfallio delle schermate dell"interfaccia o ai codici di errore software ricorrenti.

• Tattile: notare se il manipolo, il braccio articolato o il cavo di alimentazione risultano insolitamente caldi durante il funzionamento.

• Operativo: prestare attenzione ai tempi di riscaldamento prolungati o al sistema che fatica a raggiungere il livello di energia richiesto.

Formazione del personale: colmare il divario tra operatore e tecnico

La negligenza del personale rappresenta un rischio operativo significativo. Gli operatori devono comprendere l"impatto della loro gestione sulla longevità dell"hardware. Implementare procedure operative standard (SOP) per liste di controllo giornaliere di consegna tra operatori laser. Una chiara responsabilità garantisce che le ottiche delicate vengano pulite e che i controlli di sicurezza vengano eseguiti in modo coerente. Non consentire al personale non addestrato di pulire le lenti. Un singolo passaggio con un tovagliolo di carta ruvida distruggerà un"ottica da mille dollari. Condurre corsi di aggiornamento trimestrali sulle tecniche di manipolazione corrette, concentrandosi su come staccare e riporre i manipoli senza farli cadere.

Fattori ambientali e requisiti della struttura

I fattori esterni incidono pesantemente sulla salute del laser. Mantenere un rigoroso controllo della temperatura ambiente e dell"umidità per evitare la formazione di condensa interna. Garantire una ventilazione priva di polvere intorno al dispositivo. Utilizzare gruppi di continuità (UPS) o circuiti elettrici dedicati per proteggere i sensibili componenti elettronici interni da sbalzi di tensione. Un dispositivo a picosecondi assorbe una corrente enorme durante la scarica della lampada flash. Se condivide un circuito con un condizionatore d"aria o una centrifuga, la caduta di tensione causerà il guasto del laser. Mantenere la temperatura della stanza tra 65 e 72 gradi Fahrenheit. L"elevato calore ambientale costringe il sistema di raffreddamento interno a lavorare di più, accelerando l"usura dei componenti.

Conclusione

1. Scarica e implementa un foglio di registro di manutenzione giornaliero e settimanale standardizzato affinché tutti gli operatori possano firmarlo.

2. Controlla i protocolli attuali del tuo sistema di raffreddamento per assicurarti di utilizzare l"acqua deionizzata corretta e di sostituire i filtri nei tempi previsti.

3. Rivedi il tuo contratto di servizio esistente per verificare la copertura dei componenti principali come lampade flash e bracci ottici.

4. Pianifica un controllo completo dello stato del sistema con un tecnico certificato se il tuo dispositivo non è stato calibrato professionalmente negli ultimi dodici mesi.

5. Ordina finestre protettive di riserva e prodotti per la pulizia ottica di elevata purezza per evitare tempi di inattività dovuti alle lenti sporche.

Domande frequenti

D: Quanto spesso dovrei cambiare l"acqua nel mio laser a picosecondi?

R: È necessario scaricare e sostituire completamente l"acqua di raffreddamento ogni 3-6 mesi, a seconda dell"utilizzo e delle linee guida del produttore. Utilizzare sempre acqua distillata o deionizzata come specificato per prevenire incrostazioni minerali e corrosione interna.

D: Qual è il modo migliore per pulire la finestra protettiva del manipolo?

R: Utilizzare alcol isopropilico ad elevata purezza e salviette ottiche specifiche. Strofinare delicatamente la superficie senza esercitare una pressione eccessiva. Non utilizzare mai panni abrasivi o salviette di carta standard, poiché graffierebbero il rivestimento antiriflesso.

D: Perché il raggio di puntamento del mio laser improvvisamente si attenua o viene distorto?

R: Un raggio di puntamento fioco o distorto solitamente indica presenza di detriti o vaiolature sulla finestra protettiva o sulle lenti interne. Può anche indicare un leggero disallineamento nel braccio articolato. Ispezionare e pulire immediatamente l"ottica.

D: Posso usare l"acqua del rubinetto in caso di emergenza se il liquido refrigerante è basso?

R: No. L"acqua del rubinetto contiene minerali che inizieranno immediatamente a incrostare i componenti interni e a causare corrosione galvanica sugli elettrodi. Tenere sempre a portata di mano una riserva di acqua deionizzata o distillata approvata dal produttore.

D: Come faccio a sapere quando è necessario sostituire la lampada flash?

R: Il sistema in genere mostrerà una compensazione dell"alta tensione attraverso la diagnostica interna, il che significa che sta lavorando di più per produrre la stessa energia. Potresti anche notare un calo graduale dell"efficacia clinica o un"erogazione incoerente degli impulsi.

D: Cosa devo fare se il manipolo si surriscalda durante un trattamento?

R: Interrompere immediatamente il trattamento. Un manipolo caldo indica un guasto nel sistema di raffreddamento, una linea di flusso bloccata o un grave danno ottico che assorbe l"energia del laser. Continuare a sparare causerà danni permanenti all"hardware.
