Laser Q-switched passivo vs. Laser Q-switch attivo

Introduzione

I laser Q-switched sono fondamentali per generare impulsi brevi e ad alta energia per molti settori. Ma scegliere tra laser Q-switched passivi e attivi può essere difficile. Ciascun tipo ha un impatto diverso su prestazioni, costi e idoneità. In questo articolo esploreremo le principali differenze, i vantaggi e le applicazioni ideali per entrambi i tipi, aiutandoti a scegliere il laser Q-switched più adatto alle tue esigenze.

Comprendere i laser Q-Switched

Cos'è il Q-Switching?

Il Q-switching è una tecnica utilizzata nei laser per generare impulsi ad alta energia aumentando temporaneamente le perdite nella cavità, impedendo il verificarsi dell'effetto laser. Durante questo periodo l'energia si accumula nel mezzo di guadagno del laser. Una volta ridotte le perdite, l'energia accumulata viene rapidamente rilasciata come un potente impulso. Questo processo si traduce in una breve esplosione di luce ad alta intensità.

Il Q-switching può essere ottenuto utilizzando due metodi principali: attivo e passivo. Entrambi i metodi controllano il rilascio dell'energia immagazzinata, ma differiscono nel modo in cui regolano le perdite della cavità e gestiscono le caratteristiche dell'impulso.

Come funziona il Q-Switching?

Sia nella commutazione Q passiva che in quella attiva, l'energia viene inizialmente immagazzinata nel mezzo di guadagno del laser. Questa energia si accumula fino a raggiungere una soglia. A questo punto, il Q-switch viene attivato, tramite modulazione esterna nel Q-switching attivo o mediante assorbimento saturabile nel Q-switching passivo. Il laser può rilasciare la sua energia in modo rapido, producendo un impulso ad alta energia e di breve durata.

La differenza fondamentale tra i due metodi sta nel come e quando l’energia viene rilasciata. La commutazione Q attiva offre un controllo preciso sulla temporizzazione degli impulsi, mentre la commutazione Q passiva porta in genere a un rilascio di energia più automatico e meno controllato.

Differenze chiave tra laser Q-Switched passivi e attivi

Panoramica sulla tecnologia Q-Switching attiva

La commutazione Q attiva si basa su meccanismi esterni come modulatori acusto-ottici o elettro-ottici. Questi dispositivi regolano rapidamente le perdite della cavità del laser per controllare la tempistica dell'impulso. Quando il modulatore è attivato, le perdite nella cavità sono elevate, impedendo l'effetto laser. Una volta spento il modulatore, le perdite nella cavità diminuiscono, consentendo al laser di rilasciare l'energia immagazzinata sotto forma di impulso ad alta intensità.

Questo metodo consente un controllo preciso sulla temporizzazione degli impulsi, rendendolo adatto per applicazioni che richiedono un'elevata sincronizzazione, come la spettroscopia di rottura indotta dal laser (LIBS) o la lavorazione laser di precisione.

Panoramica sulla tecnologia Q-Switching passiva

Nella commutazione Q passiva, il rilascio di energia è controllato da assorbitori saturabili, materiali che assorbono i fotoni fino a saturare i loro livelli di energia. Una volta che l'assorbitore diventa trasparente, l'energia immagazzinata nel mezzo di guadagno del laser viene rilasciata in un impulso. Questo metodo non richiede elettronica esterna o sistemi di controllo complessi, rendendo il Q-switching passivo più semplice ed economico.

La commutazione Q passiva viene spesso utilizzata in applicazioni in cui le dimensioni compatte e la semplicità sono più critiche del controllo preciso degli impulsi.

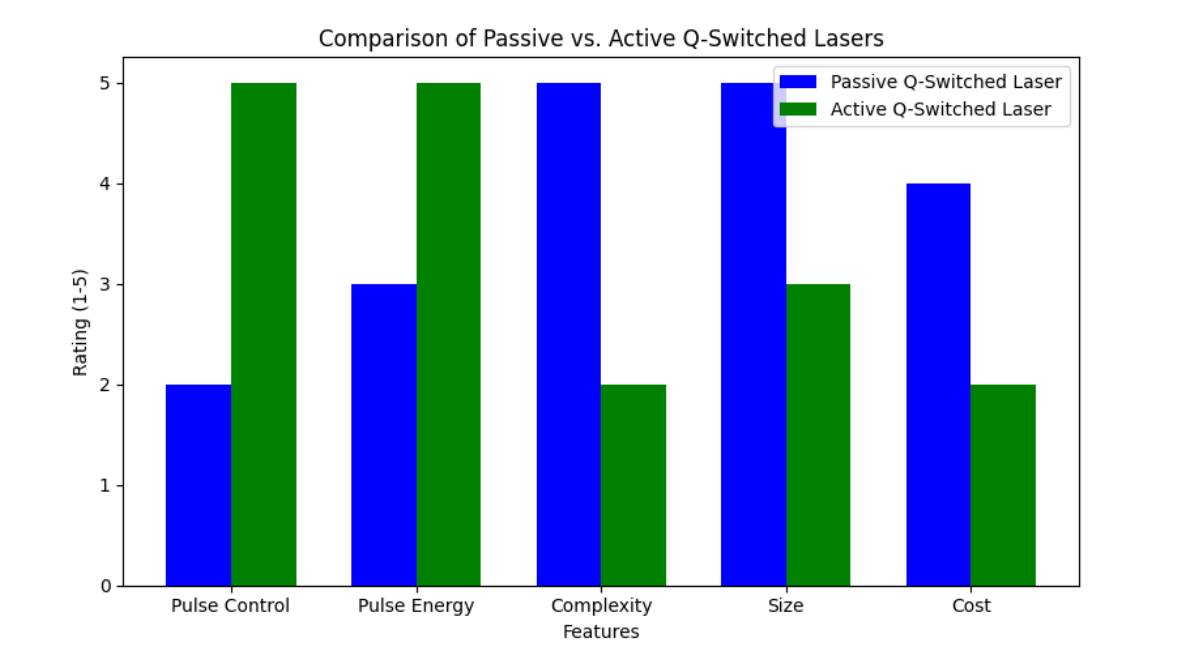

Caratteristica	Laser Q-Switch passivo	Laser Q-Switch attivo
Controllo delle pulsazioni	Controllo limitato	Controllo preciso
Energia impulsiva	Energia inferiore	Energia superiore
Complessità	Semplice, senza elettronica esterna	Richiede elettronica esterna
Misurare	Compatto	Più grande
Costo	Più conveniente	Più costoso
Applicazioni	Dispositivi portatili, compiti semplici	Compiti di alta precisione, applicazioni industriali

Confronto tra controllo degli impulsi ed energia

Energia dell'impulso e tempistica nei laser Q-Switch attivi

I laser Q-switch attivi forniscono un'energia di impulso più elevata grazie al loro controllo preciso sulla temporizzazione degli impulsi e alla capacità di invertire completamente la popolazione del mezzo di guadagno prima di rilasciare l'energia. Ciò si traduce in impulsi ad alta potenza essenziali per applicazioni come la lavorazione dei materiali, i trattamenti medici e la spettroscopia ad alta precisione.

La commutazione Q attiva offre anche la possibilità di controllare la durata dell'impulso e la frequenza di ripetizione, rendendolo ideale per applicazioni che richiedono la sincronizzazione con dispositivi o sistemi esterni.

Energia dell'impulso e tempistica nei laser passivi Q-Switched

La commutazione Q passiva generalmente produce un'energia di impulso inferiore rispetto alla commutazione Q attiva. Questo perché l'energia viene rilasciata non appena l'assorbitore diventa trasparente, anche se l'inversione di popolazione non è del tutto completa. Sebbene alcuni sistemi Q-switching passivi possano ottenere impulsi a livello di millijoule, il rilascio di energia è meno controllato.

Tuttavia, la commutazione Q passiva offre semplicità ed è adatta per applicazioni in cui l'energia e la temporizzazione precise degli impulsi non sono così critiche. Questi sistemi sono spesso utilizzati in dispositivi compatti e sensibili ai costi.

Funzionalità di sincronizzazione e trigger

La commutazione Q attiva eccelle nelle applicazioni che richiedono sincronizzazione e tempistica precisa. Ad esempio, quando si integra un sistema laser con dispositivi esterni come spettrometri o meccanismi di scansione, la commutazione Q attiva garantisce che gli impulsi vengano erogati esattamente al momento giusto.

Al contrario, il Q-switching passivo non ha la capacità di sincronizzare gli impulsi con sistemi esterni. La tempistica dell'impulso è determinata da quando l'assorbitore saturabile diventa trasparente, il che può provocare variabilità da impulso a impulso o jitter.

Considerazioni su costi e dimensioni

Efficienza economica dei laser passivi Q-Switched

Uno dei vantaggi più significativi dei laser passivi Q-switched è la loro efficienza in termini di costi. Questi laser richiedono meno componenti e non si affidano a componenti elettronici esterni per il controllo degli impulsi, il che riduce sia la complessità complessiva che i costi. Di conseguenza, il Q-switching passivo è ideale per le applicazioni in cui i vincoli di budget sono importanti, come i sistemi laser portatili o entry-level.

Costo e dimensioni dei laser Q-Switch attivi

I sistemi Q-switching attivi sono generalmente più costosi dei sistemi passivi. Ciò è dovuto alla necessità di componenti aggiuntivi come modulatori acusto-ottici o elettro-ottici, nonché dell'elettronica di azionamento e degli alimentatori necessari. Inoltre, i Q-switch attivi tendono ad essere più grandi, il che li rende meno adatti ad applicazioni con rigidi vincoli di spazio.

Tuttavia, il costo più elevato del Q-switching attivo comporta il vantaggio di una maggiore precisione e flessibilità, che è fondamentale per le applicazioni ad alte prestazioni.

Applicazioni ideali per laser Q-Switch attivi e passivi

Applicazioni per laser Q-Switched attivi

I laser Q-switch attivi sono più adatti per applicazioni ad alta energia che richiedono precisione e sincronizzazione. La loro capacità di controllare la temporizzazione e l'energia degli impulsi li rende ideali per le seguenti applicazioni:

● Spettroscopia di rottura indotta da laser (LIBS): questa tecnica richiede una temporizzazione precisa degli impulsi per ottenere un'analisi accurata dei materiali, spesso in applicazioni in tempo reale. La commutazione Q attiva garantisce che ogni impulso venga erogato esattamente quando necessario per risultati ottimali.

● Lavorazione laser cinematica: in processi come il taglio o l'incisione laser, la sincronizzazione è fondamentale. La commutazione Q attiva consente un controllo preciso sugli intervalli di impulso, garantendo qualità e precisione costanti durante la lavorazione di vari materiali.

● Trattamenti medici: le applicazioni mediche come la rimozione dei tatuaggi, il resurfacing della pelle e la chirurgia oculare si basano su impulsi controllati per garantire sicurezza ed efficacia. La commutazione Q attiva consente ai laser di erogare impulsi a intervalli precisi, fondamentali per la sicurezza del paziente e il successo del trattamento.

La commutazione Q attiva garantisce che gli impulsi vengano erogati a intervalli specifici, rendendolo essenziale per attività che richiedono sincronizzazione esatta ed elevata precisione.

Applicazioni per laser passivi Q-Switched

I laser passivi Q-switched sono una scelta eccellente per le applicazioni che privilegiano la semplicità, la compattezza e l'economicità rispetto al controllo preciso. Questi laser sono comunemente usati in:

● Laser portatili e portatili: in settori quali le procedure odontoiatriche o dermatologiche, il Q-switching passivo offre una soluzione più conveniente e compatta per i dispositivi portatili. Questi laser sono progettati per facilità d'uso e mobilità, rendendoli ideali per i professionisti sul campo.

● Laser a microchip: questi laser vengono spesso utilizzati in sistemi compatti in cui lo spazio è limitato e il costo è un fattore critico. Il Q-switching passivo offre una soluzione semplice e affidabile per queste applicazioni, fornendo prestazioni efficaci in dispositivi piccoli e integrati.

● Ablazione di materiali di base: per attività più semplici come la rimozione o la marcatura di materiali di base, i laser passivi Q-switched offrono una soluzione semplice ed efficiente. Anche se potrebbero non offrire lo stesso livello di controllo degli impulsi dei sistemi attivi, sono particolarmente adatti per applicazioni in cui non è necessaria un'elevata precisione.

La commutazione Q passiva è particolarmente utile quando è necessaria una soluzione semplice, affidabile ed economica, senza la complessità di un controllo preciso degli impulsi.

Tipo di applicazione	Laser Q-Switch passivo	Laser Q-Switch attivo
Lavorazione dei materiali	Ablazione materiale di base	Lavorazione laser, taglio
Trattamenti medici	Procedure dentistiche, trattamenti per la pelle	Rimozione di tatuaggi, chirurgia oculare, skin resurfacing
Portabilità	Laser portatili a microchip	Tipicamente più grande e meno portatile
Precisione	Meno preciso	Attività sincronizzate ad alta precisione

Conclusione

La scelta tra laser Q-switched passivi e attivi dipende dalle esigenze applicative. La commutazione Q attiva offre una tempistica precisa degli impulsi e un'energia più elevata, perfetta per attività di alta precisione. Tuttavia, comporta costi più elevati e dimensioni maggiori. La commutazione Q passiva, d'altro canto, è una soluzione compatta ed economica per applicazioni che non richiedono un rigoroso controllo degli impulsi. Per alta energia e precisione, un laser Q-switched attivo è l'ideale. Per configurazioni compatte e convenienti, il Q-switching passivo offre un'opzione affidabile. Shanghai Apolo Medical Technology fornisce sistemi laser avanzati che soddisfano varie esigenze, offrendo soluzioni economicamente vantaggiose senza compromettere le prestazioni.

FAQ

D: Qual è la differenza tra un laser Q-switched passivo e attivo?

R: Un laser Q-switched utilizza metodi passivi o attivi per generare impulsi ad alta energia. La commutazione Q attiva utilizza dispositivi esterni per un controllo preciso degli impulsi, mentre la commutazione Q passiva si basa su assorbitori saturabili per una soluzione più semplice ed economica.

D: Come funziona un laser Q-switched passivo?

R: Un laser Q-switched passivo utilizza materiali che assorbono fotoni fino alla saturazione. Una volta saturo, l'assorbitore diventa trasparente, consentendo all'energia immagazzinata di essere rilasciata sotto forma di impulso.

D: Quali sono i laser Q-switched più economici, passivi o attivi?

R: I laser passivi Q-switched sono generalmente più convenienti grazie al loro design più semplice e alla mancanza di elettronica esterna. Sono ideali per applicazioni attente al budget.

D: Quando dovrei utilizzare un laser Q-switched attivo?

R: Un laser Q-switched attivo è ideale quando sono richiesti tempi di impulso precisi ed energia più elevata, come in applicazioni ad alta precisione come la lavorazione laser o trattamenti medici.

D: I laser passivi Q-switched possono essere utilizzati per applicazioni ad alta energia?

R: Sebbene i laser passivi Q-switched possano erogare impulsi ad alta energia, in genere sono meno potenti dei sistemi attivi. Sono adatti per applicazioni in cui la semplicità e le dimensioni compatte sono prioritarie.

D: Quali sono i principali vantaggi dei laser Q-switched attivi?

R: I laser Q-switch attivi offrono un maggiore controllo sulla temporizzazione degli impulsi, una maggiore energia degli impulsi e capacità di sincronizzazione, rendendoli ideali per attività che richiedono elevata precisione e coerenza.
